Peralatan Driving Modul For Inching Door (TVL - DD)
Modul penggerak (driving modul) digunakan untuk valve - valve otomatis, seperti pada gambar di bawah.
 |

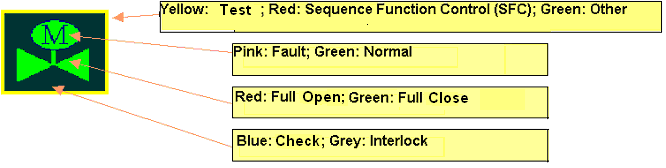

| Tampilan Driving Modul |
Jika operasi manual pada Driving Module For Inching Door, disarankan untuk meng - klik icon yang sesuai pada tampilan diagram untuk menampilkan tampilan di bawah ini.
 |
| Tampilan Driving Module For Inching Door |
Posisi Driving Module For Inching Doors
Posisi terbuka dan tertutup pada “Driving Module For Inching Doors” seperti gambar di bawah.
Memeriksa Driving Module For Inching Door
Tampilkan kotak dialog cek panel dan tempatkan “Electric Driven Door” pada posisinya. Pada saat “Driving Module For Inching Door” pada status “Check”, kotak dialog “Check” berubah merah yang artinya sedang dilakukan pengecekan valve. Pada kondisi ini, operator tidak bisa on / off valve secara manual.
Pengecekan Koneksi Sambungan
Pengecekan Pelepasan Sambungan
Klik tombol “Check”. Pada tampilan kotak dialog, klik tombol “Check Exit”. Kotak “Check” menjadi merah yang artinya Electric - Driven Door tidak dalam status check.
Pengetesan Driving Module For Inching Door
Digunakan untuk mengetes peralatan. Pada saat mode pengetesan, kotak “Test” berubah merah. Pada saat itu, SFC dan Access system tidak akan efektif. Pemakai hanya bisa mengoperasikan Driving Module For Inching Door secara manual.
Pengetesan Koneksi Sambungan
Pengetesan Pelepasan Sambungan
Klik tombol “Test” dan muncul kotak dialog. Pada kotak dialog, klik tombol “Test Exit”. Kotak test berubah merah yang menandakan tidak dalam posisi “Test mode”.
SFC Pada Driving Module For Inching Door
Ketika gerbang posisi CLOSE / OPEN pada keadaan SFC, akan muncul kata “Sequence” di sebelah kanan atas signal OPEN / CLOSE. Pada keadaan ini, valve dapat menerima perintah buka atau tutup dari logic SFC dan akan menjadi terbuka atau tertutup.
Pada saat Driving Modul For Inching Door pada mode No SFC, kotak “SEQU” berubah merah yang artinya meskipun ada perintah dari SFC logic untuk Buka atau Tutup, Electric - Driven Door tidak akan bereaksi.
Operasi Manual Electric - Driven Door
Untuk mengoperasikan Electric - Driven Door secara manual, klik kotak bagian bawah Driving Module For Inching Door, akan muncul sub - operation panel. Seperti gambar di bawah.
 |
| Tampilan operasi manual Electric - Driven Door |
Pengoperasian secara manual baru bisa dilakukan jika tampilan tanda tombol “Open Permission” dan “Close Permission” sudah tampil dan berada pada posisinya. Selain itu operasi manual bisa dilakukan langsung pada Electric - Driven Door jika pada keadaan access. Tanda panah warna kuning di signal “Open “ akan muncul pada tampilan dan ketika signal tersebut diterima, tanda panah kuning tersebut menghilang. Seperti pada gambar di bawah.
Switch - Off Sebuah Electric - Driven Door Secara Manual
Jika Electric - Driven Door dalam keadaan access, switch - off manual bisa dilakukan dengan cara meng - klik tombol “Close”. Tanda panah kuning akan muncul pada signal “Close” dan jika signal telah diterima, tanda panah tersebut hilang.
Overtime Fault Pada Driving Module For Inching Door
Apabila valve tidak terbuka penuh atau signal “Open” belum di terima setelah perintah “Open” diberikan bersamaan dengan limit waktu, maka valve mengalami “Overtime”. Tanda panah kuning akan berubah menjadi merah berkedip dan nama valve juga berubah merah berkedip.
Jika panah merah berkedip di klik, alarm overtime dikonfirmasikan dan tanda panah menghilang. Pada saat tersebut apabila signal “Open” telah diterima. Tanda panah merah menghilang dan valve dalam kondisi “Open”.
Demikian pula apabila valve tidak tertutup penuh atau signal “Close” belum diterima setelah perintah “Close” diberikan bersamaan dengan limit waktu, maka valve mengalami “Overtime”. Tanda panah kuning akan berubah menjadi merah berkedip dan nama valve juga berubah merah berkedip.
Jika panah merah berkedip di klik, alarm overtime dikonfirmasikan dan tanda panah menghilang. Pada saat tersebut apabila signal “Close” telah diterima. Tanda panah merah menghilang dan valve dalam kondisi “Close”.
Mandatory State Pada Electric - Driven Door
Untuk beberapa peralatan saat stop pada posisi “Open” dan saat start juga harus “Open” pada keadaan ini peralatan bekerja pada kondisi “mandatory state” atau dengan kata lain peralatan bekerja otomatis. Sebagai contoh pada gambar di bawah, jika level air di drum lebih tinggi dari nilai aman (95 %), valve harus menutup sedangkan saat level air turun dari nilai aman (misal 10 %) valave harus terbuka secara otomatis dan tidak ada campur tangan operator.
Pada saat peralatan dalam keadaan interlock, operator tidak bisa mengoperasikan secara manual.
Disamping signal “Open” akan muncul tanda “F”, klik kotak “Regulatively” paling bawah pada panel sehingga system interlock tampil. Indicator interlock pada kontrol menjadi merah ketika peralatan dalam keadaan “Interlock Open”.
Informasi Lain Pada Panel Control
Keterangan gambar :
1. Waktu maksimum yang diijinkan selama proses “Open / Close”.
2. Klik dan apabila telah berwarna merah, operasi manual bisa dilakukan.
3. Tanda berubah merah yang menandakan signal “Open / Close” sudah benar.
4. Tanda berubah merah yang menandakan setelah perintah “Open / Close” diinput, tidak ada signal “Open / Close” yang diterima sesuai waktu yang ditentukan.
5. Tanda “Interlock Open” dan “Interlock Close”. Apabila berwarna merah, menandakan valve berada pada posisi interlock “Open / Close”.
6. Tanda untuk masuk setting interface.
7. Nama peralatan.
8. Tanda apabila terjadi “Fault”
9. Panel kontrol.
10. Tanda “Close” tampilan.
